Detector de agua OKM GeoSeeker

Cavidad y detección de agua geoeléctrica: determina la resistencia del suelo a 250 m de profundidad y muestra valores de profundidad en 3D: los clientes encontraron hasta 250 m de agua

Usos: detección de agua, detección de cavidad y geotecnia.

Modos de operación: Escaneo de geoelectricidad

Objetos a detectar: depósitos de agua, grava para soportar el agua, aros.

DESCRIPCIÓN

 El detector de agua y cavidad hasta una profundidad de 250 metros.

¿Está buscando recursos hídricos bajo tierra o cavidades ocultas hasta una profundidad de 250 metros? TheGeoSeeker es un detector y cavidad geoeléctrica profesional que mide la resistividad del suelo y visualiza sus datos de escaneo en asombrosos gráficos 3D. Un detector geoeléctrico diseñado y producido en Alemania es muy móvil y muy fácil de operar.

El GeoSeeker utiliza un procedimiento de medición geoeléctrica basado en Schlumberger para medir la resistividad aparente del suelo. El detector es capaz de localizar depósitos de agua subterráneos y grava y el agua subterránea, así como huecos como cuevas, túneles, cámaras, etc., sobre la base de esta resistividad del suelo. Por lo tanto, el detector geofísico puede usarse simultáneamente como buscador de agua o sensor de cavidad.

Modos de escaneo de GeoSeeker

Una moderna Tablet PC con Android controla completamente los componentes de hardware de GeoSeeker. La transmisión inalámbrica se realiza a través de Wi-Fi para todos los comandos y resultados de medición. Simplemente seleccione uno de los tres modos de escaneo admitidos utilizando la aplicación de software preinstalada:

• Escaneo activo (preciso)

El GeoSeeker utiliza dos electrodos para inyectar energía en el suelo subterráneo durante este modo de exploración. Para calcular el valor de resistividad final, dos electrodos adicionales miden la diferencia de potencial (caída de tensión) en ciertos puntos de exploración. De esta forma se pueden detectar depósitos de agua en zonas subterráneas, zonas de cuevas o incluso capas y barreras impermeables. Puede definir un rango de profundidad específico en exploraciones activas realizando su medición. Por lo tanto, puede definir una profundidad de inicio y fin entre 5 metros y 250 metros (820 pies).

• Escaneo activo (rápido)

Este modo de escaneo es una versión de escaneo precisa rápidamente. También se inyecta corriente eléctrica al suelo y se miden las diferencias de potencial (la caída de tensión), para calcular la resistividad del suelo.

• Escaneo pasivo

En este modo de escaneo, el GeoSeeker usa solo dos electrodos para leer el voltaje natural subterráneo (no se inyecta energía eléctrica en el subsuelo). En este modo solo se detectan los flujos de agua subterránea.

Software GeoSeeker

Para completar la medición, la aplicación de software GeoSeeker proporciona instrucciones sencillas paso a paso. Simplemente siga estas imágenes hasta que su medición esté completa. Una vez que se han completado las mediciones, los valores de medición gráficos en 3D se representan y se muestran en la pantalla de la Tablet PC. Se proporcionan algunas opciones de modificación de color para optimizar sus depósitos de agua subterránea, grava acuífera y nivel de agua subterránea (en azul), y cavidades, grutas, túneles, cámaras o capas impermeables (en colores rojizos).

Transporte GeoSeeker

El hardware GeoSeeker está integrado en una maleta Peli impermeable y resistente a los golpes. Por lo tanto, su equipo geoeléctrico está bien embalado y listo para transportar.

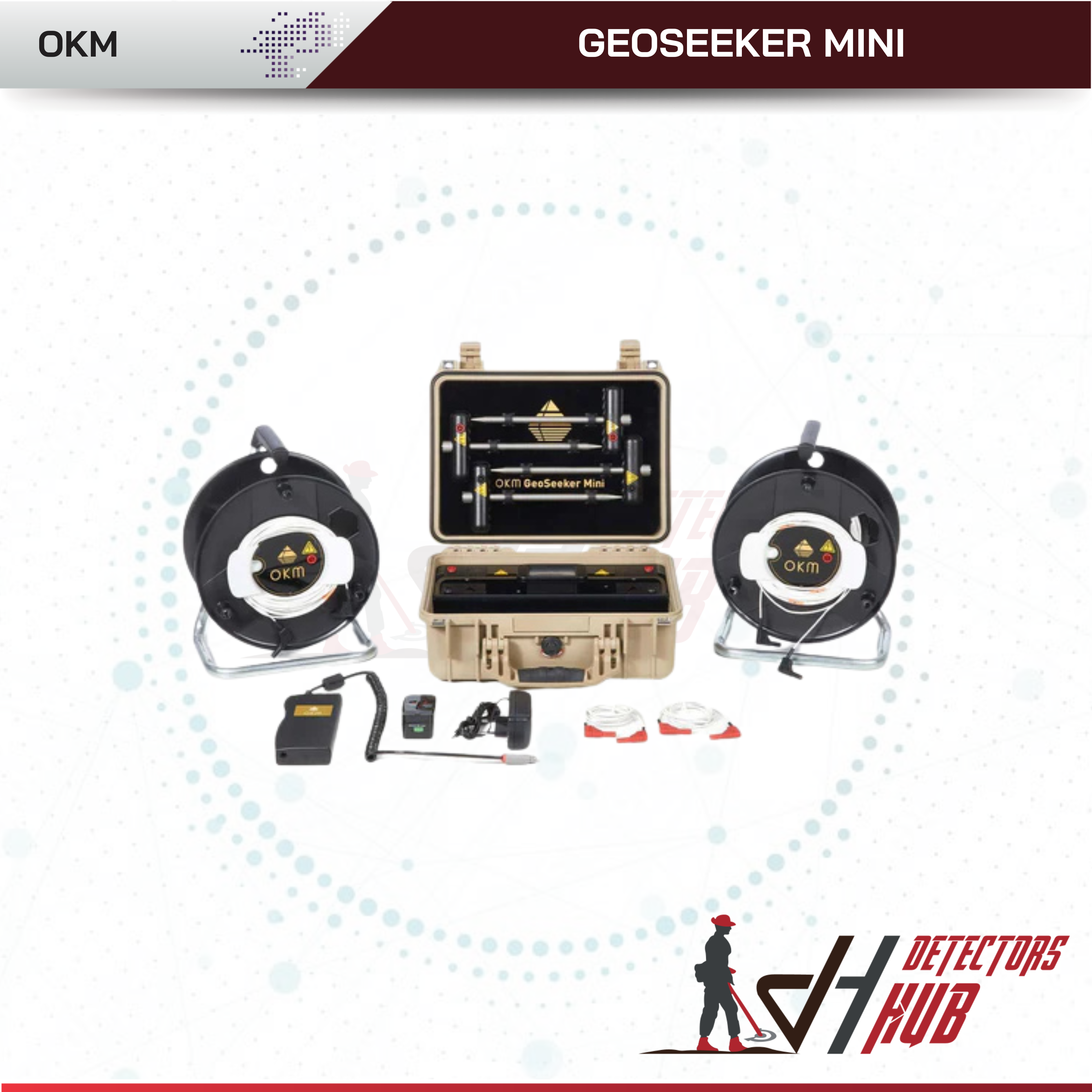

Alcance de entrega

1x       Controlador

1x       Tablet PC Android

1x       Soporte para tableta

1x       Estuche Pelican impermeable y resistente a los golpes

8x       pilas AA de 1,5 V

1x       Power Pack con cargador y adaptador de viaje

1x       Caja de energía

1x       Cargador para controlador

1x       Cargador para Power Box

2x       Tambor de cable de alimentación (Ø 290 mm)

2x       Tambor de cable de tensión (Ø 120 mm)

4x       Electrodo

2x       Cable de conexión (2 m)

1x       Manual de usuario

Especificaciones

Tambores de cable de tensión (Ø 120 mm)

Dimensiones (Al. x An. x Pr.): 360 x 290 x 200 mm

Peso: 6,5 kg

Longitud del cable: 255 m

Marcadores: 15

Tambores de cable de alimentación (Ø 290 mm)

Dimensiones (Al. x An. x Pr.): 120 x 120 x 45 mm

Peso: 0,65 kg

Longitud del cable: 26 m

Marcadores: 25

Controlador (Unidad Receptora)

Dimensiones (Al. x An. x Pr.): 130 x 270 x 110 mm

Peso: 0,6 kg / 2,1 kg (con carretes de cable y baterías montados)

Frecuencia de muestreo: 4096 Hz (64 veces sobremuestreo de un valor medio de 512 muestras)

Tiempo de funcionamiento: mín. 16 horas (baterías cargadas)

Tiempo de carga: 3 h / máx. 5 h (baterías vacías)

Procesador: Cortex M3 de 80 MHz

ADC: 16 bits

Comunicación con Tablet PC: WLAN-Accesspoint, banda de 2,4 GHz, canal 6, WPA2

Comunicación con Power Box: banda de 2,4 GHz, bajo demanda, propietaria

Rango efectivo: –1400 a +1400 mV

Período de medición por punto de escaneo: min. 16 segundos

Fuente de alimentación (8 pilas AA): 8 – 14 V CC

Entrada (para cargador): 12 V CC / 1,5 A

Resistencia de entrada (estática): aprox. 12 MΩ

Caja de alimentación (unidad emisora)

Dimensiones (Al. x An. x Pr.): 230 x 550 x 360 mm

Peso: 15,8 kg / 18 kg (con electrodos montados)

Tiempo de funcionamiento: 100 h (mín. Potencia) / 40 h (Potencia media) / 8 h (máx. Energía)

Tiempo de carga: máx. 8 horas

Salida: máx. 390 V / 0,5 A / 20 W

Comunicación con el controlador: banda de 2,4 GHz, bajo demanda, propietario

Entrada (para cargador): 24 V DC / 2 A

Fuente de alimentación interna: batería de plomo ácido (2 x 12 V, 10 Ah)

electrodos

Dimensiones (Al. x An. x Pr.): 440 x 120 x 35 mm

Peso: 0,52 kg

Los datos técnicos son valores medios. Es posible que se produzcan pequeñas desviaciones durante el funcionamiento.
